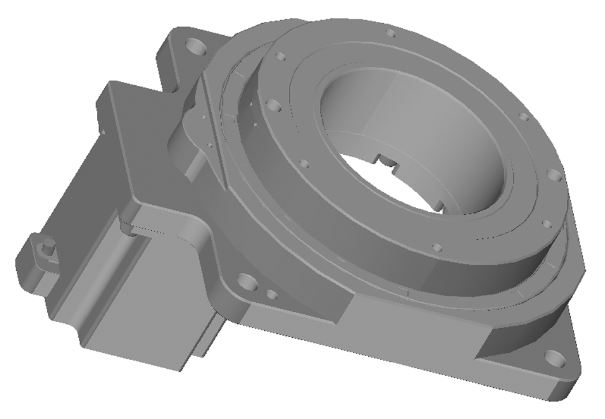

Ini adalah nomor model Hollow Rotary Actuator GSN200-18K-OS dengan tabel rasio ukuran 200mm 1:18 dan motor stepper loop terbuka. Jenis OS dari GIGAGER Hollow Rotary Actuator adalah lini produk yang menggabungkan meja putar berongga kekakuan tinggi dengan motor stepper loop terbuka khusus dan paket driver. Ini mempertahankan kemudahan penggunaan motor stepper, sementara juga memungkinkan pemosisian beban inersia besar yang sangat akurat.
1. Spesifikasi Model GSN200-18K-OS
Parameter | ||
Jenis Motor | Motor Stepper Terbuka Loop Khusus | |
Bantalan Platform Putar | Cross Roller Bearing | |
Torsi yang Diijinkan | Nm | 50 |
Kecepatan yang Diijinkan | rpm | 40 （Permukaan Meja） |
Perbandingan gigi | 1:18 | |
Momen inersia | kg.m2 | 108160 × 10-6 |
Beban Aksial Yang Diizinkan | N | 4000 |
Momen Inersia Muatan yang Diizinkan | Nm | 100 |
Akurasi posisi | min | ≦ 2 |
Pengulangan | detik | ± 5 (0,001 °) |
Kerataan Platform | mm | ± 0,005 |
Konsentrisitas Platform | mm | ± 0,01 |
Perlindungan Ingress | AKU P | 40 |
Umur Presisi | H | 20000 |
Berat | kg | 9,5 （termasuk motor） |
Parameter Motor | ||
Dimensi | mm | 86 |
Nilai Tegangan | V / fase | 3.36 |
Nilai saat ini | A / fase | 5.6 |
Impedansi Coil | Ω / fase | 0,6 |
Induktansi Coil | mh | 5.2 |
Memegang Torsi | Nm | 9.5 |
Momen inersia | g.cm2 | 2500 |
Panjang Motor | mm | 96.5 |
Perlindungan Ingress | AKU P | 20 |
Langkah sudut | 1,8 ° | |
Memimpin | 4 | |
Sopir | |
Tegangan input | DC48V |
Input Perintah | Pulsa + Arah DC5V |
2. Apakah Hollow Rotary Table itu?
3. Apa Fitur Produk tipe OS Hollow Rotary Actuator?
4. Konfigurasi Sistem Aktuator Rotary Berongga Jenis OS
5. Berapa Banyak Model OS yang Tersedia?
6. Apa Jenis Perangkat yang Dapat Menggunakan Hollow Rotary Actuator?
Tautan Video Demo:
Sebuah. Demo untuk Uji Gyro https://youtu.be/PwKiObIMXRM
b. Demo untuk Sumbu ke-4 atau Sumbu ke-5 https://youtu.be/L9gheXQ6zLc
Untuk video lainnya, silakan klik GIGAGER Saluran Youtube: https://www.youtube.com/playlist?list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39
7. Bagaimana Cara Memilih Model yang Tepat untuk Perangkat Saya?
Untuk info lebih lanjut tentang pemilihan model Hollow Rotary Actuator, silakan merujuk ke Halaman Pemilihan Model dalam Katalog.
8. Mengapa memilih GIGAGER?
9. FAQ
10. Informasi Terkait
Aktuator rotari berongga GIGAGER memiliki lubang berongga berdiameter besar (melalui lubang) yang membantu mengurangi kerumitan pemasangan kabel dan perpipaan, menyederhanakan desain peralatan. Diameter poros berongga bervariasi dari 28 mm hingga 100 mm tergantung pada ukuran bingkai aktuator.
Tabel peralatan dan lengan dapat dipasang langsung di tabel output. Ini menghemat biaya merancang mekanisme pemasangan, mengatur bagian-bagian mekanik yang diperlukan, dan menyesuaikan ketegangan sabuk ketika komponen seperti sabuk dan katrol digunakan untuk pemasangan.
Keuntungan dari bantalan rol silang
Elemen bergulir dari bantalan rol silang umumnya diatur dalam pola silang dalam alur jalur tunggal dengan rol silinder atau meruncing, dan rol dipisahkan oleh penahan kuningan atau spacer plastik teknik untuk memiliki rotasi tinggi. Akurasi, kapasitas beban besar, faktor bentuk kecil dan kecepatan rotasi dan kekakuan tinggi, dan berbagai aplikasi. Bantalan rol silang cocok untuk sambungan robot industri, meja putar CNC, motor DD, peralatan medis, dan bidang lainnya.
1. Bantalan rol silang dapat dengan mudah dipasang di semua arah poros utama. Ini dapat diproduksi secara massal melalui standardisasi dan serialisasi, dan lebih mudah untuk berkumpul dan digunakan.
2. Bantalan cross-roller dapat menahan beban radial dan aksial, sehingga bantalan cross-roller dapat disederhanakan lebih dari beberapa set struktur bantalan kombinasi.
3. Cross roller bearing karena efisiensi putaran tinggi dan disipasi panas yang rendah, konsumsi minyak pelumas kecil.
4. Dimensi radial dan aksial dari bantalan rol silang dapat dibatasi. Oleh karena itu, menurut ruang, dimungkinkan untuk menggunakan situasi presisi tinggi dan kekakuan tinggi dengan persyaratan ruang kecil.
