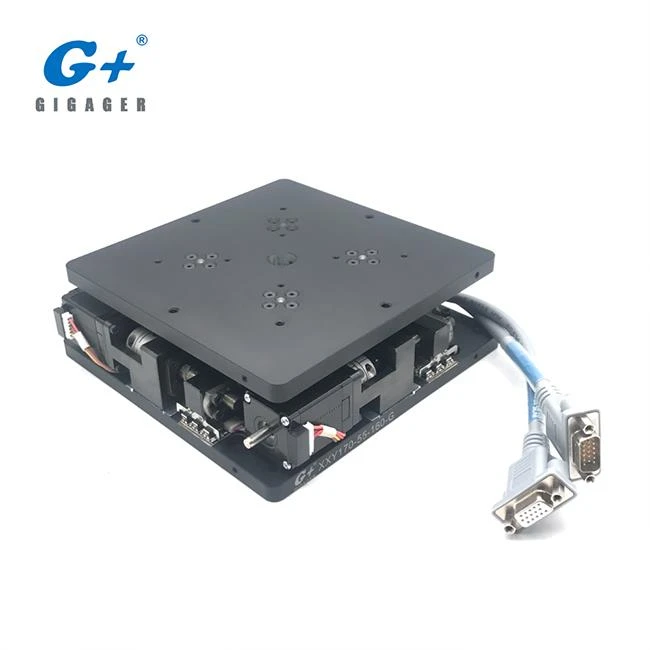

GIGAGER XY Theta Alignment Stage XXY160-50-170, juga disebut XXY Alignment Stage atau UVW Stage. Platform penyelarasan GIGAGER XXY tersedia dalam desain berongga dan solid untuk memenuhi berbagai kebutuhan desain pengguna, ada 10 model untuk opsi.

1. Spesifikasi XY Theta Alignment Stage XXY160-50-170

Meja kerja	160x160	Tingkat Akurasi	G ： 2μm
Ukuran Dasar	170x170		B ： 5μm
Tinggi	50		P ： 10μm
Stroke Linear	± 5	Sekrup Pengemudi	0601
Angle Aksi	± 3 °	Menyarankan Muat	≤20kg horisontal
Aksi Kerataan	± 0,03	Pengolahan permukaan	Perawatan Anodizing Sandblasting
Sopir	Motor Stepper 28L	-	-

2. Apakah Tahap Penyelarasan Theta XY?

3. Apa Fitur Produk dari GIGAGER XY Theta Alignment Stage?

4. Mode Gerak dari Tahap Penyelarasan Theta GIGAGER XY

* A 、 B 、 C adalah sumbu Putar, D adalah sumbu Budak

5. Berapa Banyak Model Yang Tersedia?

6. Apa Jenis Perangkat yang Dapat Menggunakan Tahap Penyelarasan XXY?


Perangkat Inspeksi Elektronik	Peralatan CNC Multi Axis


Mesin laminating	Manipulator


Perangkat Pemroses Laser	Mesin pemoles

Tautan Video: https://youtu.be/N5LYWt6WYIU

Untuk aplikasi lebih lanjut, silakan klik GIGAGER Saluran Youtube: https://www.youtube.com/playlist?list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39

7. Bagaimana Cara Memilih Model yang Tepat untuk Perangkat Saya?

Silakan kontak dengan teknisi kami untuk saran pemilihan model.

8. Bagaimana Cara Memasang Tahap Keselarasan XXY?

9. Mengapa memilih GIGAGER?

10. FAQ

Tahap XXY adalah modul penyelarasan umum dengan tiga derajat kebebasan (DOF), XY dan Θ, yang digunakan secara luas dalam pembuatan Semikonduktor, Layar TFT-LCD, dan PCB. Karena ini adalah metode paling kompak dan termurah untuk mencapai penyelarasan tingkat mikrometer dan dapat mengakomodasi panel besar dengan ukuran meja hingga 1500X1500mm.

GIGAGER menyediakan berbagai macam Tabel Alignment XXY, dari 160mm hingga 650mm. Selamat datang di pertanyaan.
