■ Merakit presisi

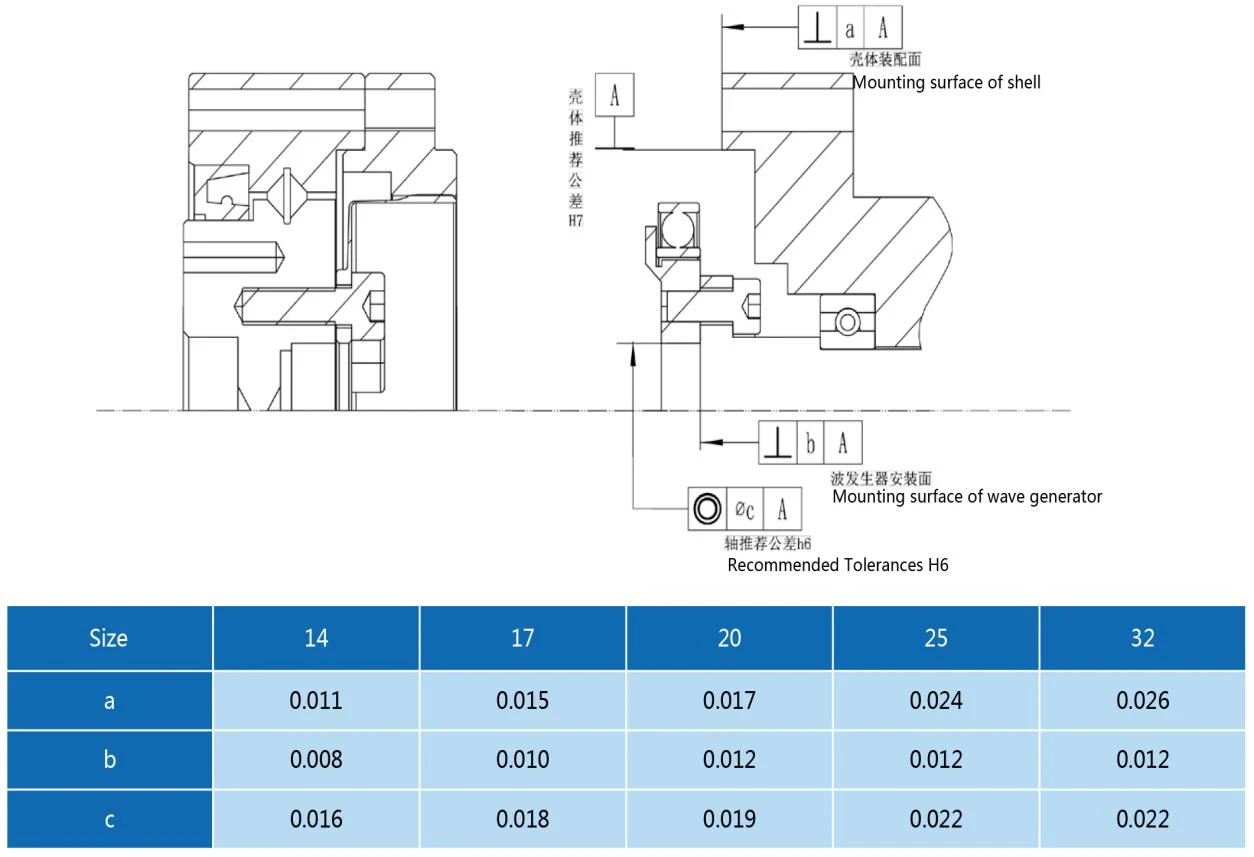

Selama perakitan, jika ada kelainan seperti deformasi permukaan pemasangan dan perakitan yang enggan, kinerja produk akan terdegradasi atau bahkan rusak. Seperti yang ditunjukkan pada gambar di bawah ini, tabel berikut adalah akurasi yang disarankan dari cangkang yang dirakit.
Data di () adalah nilai generator gelombang terintegrasi
■ Metode dan langkah instalasi
Metode pemasangan pemasangan motor harus diterapkan saat merakit motor ke peredam kecepatan
Metode instalasi dan langkah seperti di bawah ini.
(Sirkular spline tetap, output spin fleksibel, rasio kecepatan adalah rasio standar)

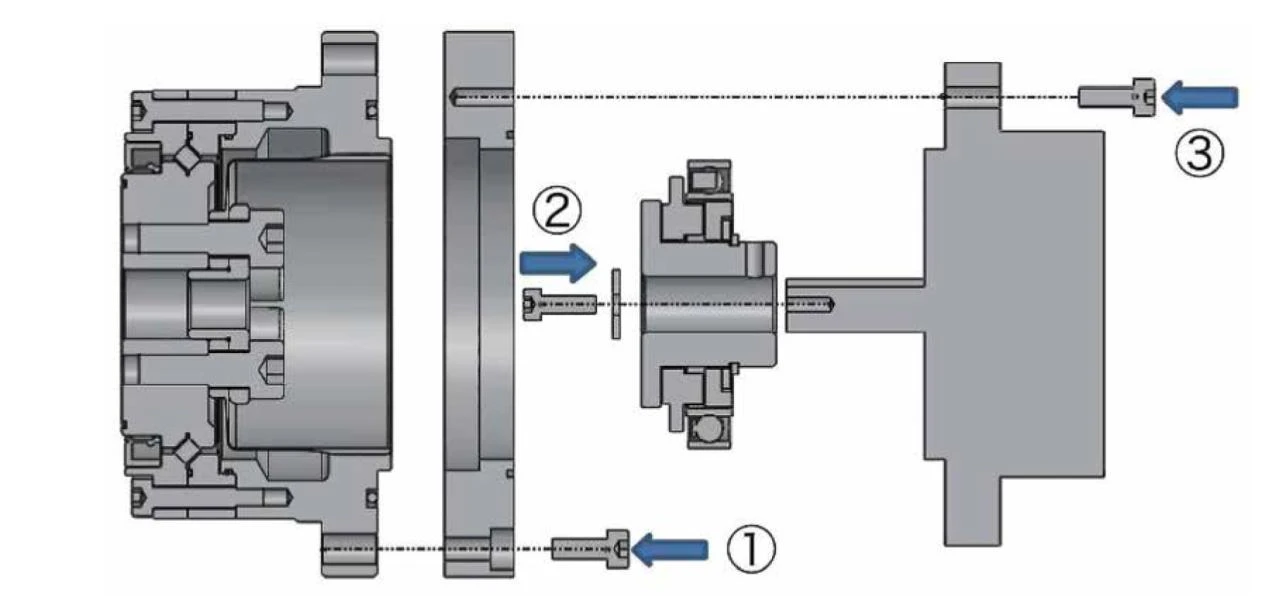

■ Metode 1
①INGKATKAN ORANG UNTUK MOTOR MOUNDING DI SURSI MOUNTING MOTOR.
②Mount Generator Gelombang ke poros output motor.
③sebuah mainframe dari peredam kecepatan.
④Teret kecepatan motor sekitar 100r/mnt. mulai motor. Kencangkan sekrup dengan cara silang, tingkatkan secara merata 4 hingga 5 kali agar sesuai dengan gaya pengunci sekrup. Untuk mencegah kegagalan atau pelonggaran selama bekerja, semua sekrup harus kelas 12.9 dan dilapisi dengan loctite 242 cairan penguncian benang.

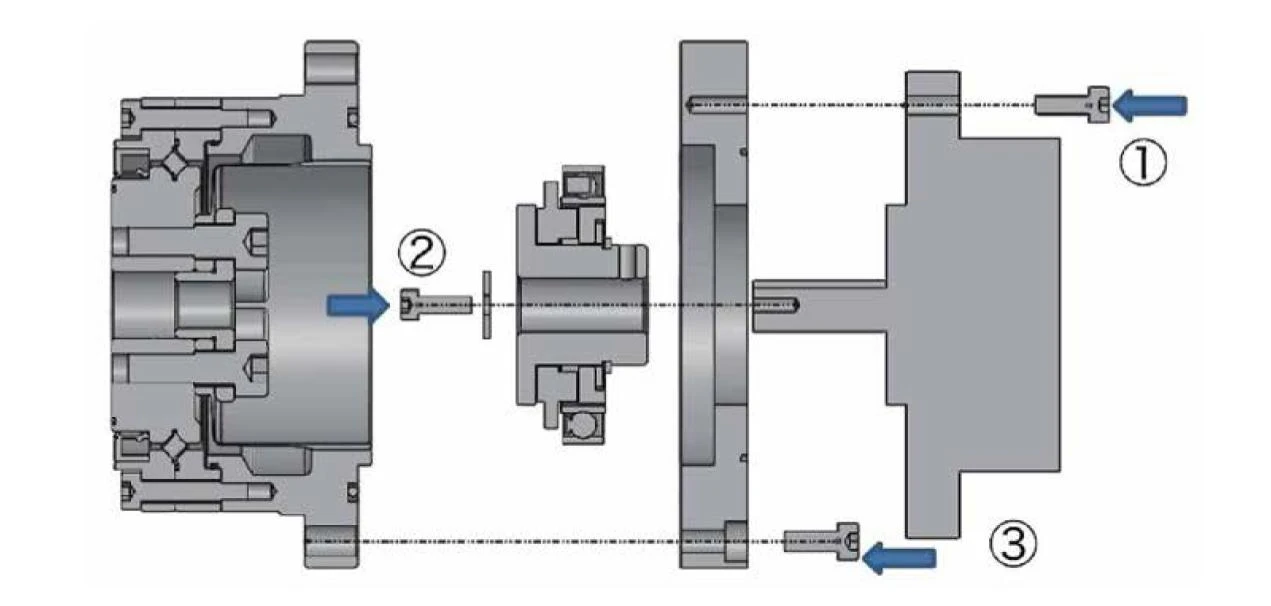

■ Metode 2
① Pasang flensa ke mainframe peredam kecepatan.
② Pasang generator gelombang ke poros output motor.
③ Pasang flensa untuk pemasangan motor pada permukaan pemasangan motor.
④ Atur kecepatan motor sekitar 100r/menit. mulai motor. Kencangkan sekrup dengan cara silang, tingkatkan secara merata 4 hingga 5 kali agar sesuai dengan gaya pengunci sekrup. Untuk mencegah kegagalan atau pelonggaran selama bekerja, semua sekrup harus kelas 12.9 dan dilapisi dengan loktit 242 cairan penguncian benang.
Komentar:
Harap isi celah antara generator gelombang dan pemasangan motor motor dengan minyak saat generator gelombang menghadap ke atas atau ke bawah.
■ Tindakan pencegahan instalasi
Peredam kecepatan dapat bergetar dan menyebabkan kebisingan abnormal saat berkumpul dengan cara yang salah, harap mematuhi tindakan pencegahan di bawah ini.
■ Pencegahan Generator Gelombang
1. Hindari kelebihan yang ditekan pada posisi bantalan generator gelombang saat berkumpul. Generator gelombang dapat dimasukkan dengan lancar dengan berputar.
2. Harap perhatikan pengaruh pengaruh offset tengah dan condong dalam nilai yang disarankan, saat menggunakan generator gelombang terintegrasi.
■ Tindakan pencegahan spline melingkar dan spline fleksibel
1. Pastikan permukaan instalasi rata, bukan miring.
2. Pastikan tidak ada pergolakan, tepi kasar dan masalah asing di lubang sekrup.
3. Pastikan ada pemrosesan chamfering dan menghindari pemrosesan pada posisi instalasi kasus, untuk menghindari mengganggu spline melingkar.
■ Tindakan pencegahan untuk minyak
1. Bantalan yang fleksibel perlu dilapisi secara merata dengan minyak, dan rongga yang dibentuk oleh hubungan antara motor dan flensa pemasangan perlu diisi dengan 80% minyak.
2. Dinding bagian dalam dari spline fleksibel perlu dilapisi secara merata dengan minyak, dan rongga yang dibentuk oleh hubungan antara spline fleksibel dan flensa perlu diisi dengan 80% minyak.
3. Kinerja minyak akan berubah berdasarkan suhu, semakin tinggi suhu, semakin cepat kerusakan. Untuk memastikan minyak selalu dalam kondisi baik, suhu keseimbangan panas dari bagian suhu tinggi peredam harus lebih rendah dari 70 derajat, dan kenaikan suhu harus lebih rendah dari 40 derajat.
4. Keausan setiap bagian yang bergerak dari peredam terutama dipengaruhi oleh kinerja minyak. Grease harus diganti setiap 3000 jam operasi untuk drive harmonik jika memungkinkan.
■ Pertimbangan lain
1. Untuk menghindari kerusakan selama penggunaan, drive harmonik harus dipasang di bawah lingkungan yang bersih, dan tidak ada materi asing yang dapat memasuki peredam selama pemasangan.
2. Harap pastikan permukaan gigi dan bantalan fleksibel peredam selalu sepenuhnya dilumasi. Tidak disarankan untuk membuat wajah gigi selalu menghadap ke atas, yang akan mempengaruhi efek pelumasan.
3. Pasang spline fleksibel dan spline melingkar pada perangkat terlebih dahulu, lalu rakit generator gelombang.
4. Saat memasang mesin, sumbu panjang generator gelombang disejajarkan dengan sumbu panjang dari flexspline peredam. Kemudian perbaiki reduser dengan sekrup yang sesuai, dan kencangkan sedikit.
5. Harap konfirmasi bahwa keterlibatan antara spline fleksibel dan spline melingkar adalah 180 derajat simetris, setelah perakitan generator gelombang.
6. Setelah instalasi selesai, silakan jalankan dengan kecepatan rendah (100rpm) terlebih dahulu, jika ada getaran dan kebisingan abnormal, silakan hentikan segera, dan periksa apakah instalasi benar atau tidak, atau hubungi kami. Untuk menghindari kerusakan akibat instalasi yang salah.
7. Persyaratan untuk bidang instalasi untuk reducer adalah: flatness 0. 0 1mm, tegak lurus terhadap sumbu 0. 01mm, dan konsentrisitas lubang berulir atau melalui lubang ke sumbu 0,1 mm.
8. Untuk mencegah kebocoran minyak dan mempertahankan daya tahan reduser, mekanisme penyegelan yang sesuai harus digunakan untuk posisi yang berbeda, seperti: segel oli untuk gerakan berputar, cincin-O untuk permukaan kawin dari berbagai bagian, dan lem sekrup untuk lubang sekrup.
9. Harap ikuti lubang saku peredam dalam gambar untuk mengkonfirmasi desain flensa dan generator gelombang. Jika lubang saku yang terlampaui, itu akan menyebabkan gangguan antara flexspline dan flensa atau generator gelombang, mempengaruhi masa pakai peredam.
10. Desain instalasi peredam harus sesuai dengan persyaratan kedalaman instalasi generator gelombang. Kedalaman instalasi yang berbeda dari peredam.
11. Tidak ada perlakuan anti-rust pada permukaan peredam. Jika diperlukan pencegahan karat, oleskan inhibitor karat ke permukaan.
